1. 平臺概述

云媒體智能一體化平臺系統采用時下流行的HDBT技術，以網絡為介質傳輸，將分散在各機房的KVM節點聯合起來，利用一套鍵盤鼠標，配合方便快捷的移動可視化操作方式，可對遠程電腦進行快速切換和管理，為信號遠距離傳輸提供了一套保密性強、監管效能高的電腦終端遠程操控解決方案。

系統包括：系統主機SMC超高清混合矩陣系列；控制主機MCC200；傳輸器包括多業務網傳CAT-HDMI-NT/NR以及多業務光傳FO-HDMI-2KUT/R；坐席終端跨屏器：KVM-44-CSS。

1.1 功能特點

• 大屏拼接，網羅視界：云媒體智能一體化平臺擁有強大的拼接墻功能，單臺系統主機最大支持16*16拼接墻顯示，

  可滿足不同用戶的使用需求；

• 無縫備份，安全無憂：系統檢測到主輸入節點故障可瞬間切換到備份信號顯示，且切換過程無黑屏、藍場現象，

  確保系統安全穩定運行；

• 無損傳輸，4K超清體驗：支持最大3840*2160 4K@60Hz分辨率無損傳輸，延時<0.001s，為您呈現更加豐富的畫面細節；

• KVM分布式傳輸，實現“人機分離”：KVM傳輸功能可通過一套鍵鼠控制多臺主機或多個顯示屏幕，主機與控制處

  于不同空間，實現“人機分離”，既保障了主機的安全又使工作區安靜整潔；

• 字幕臺標顯示：使用字幕臺標功能對每塊顯示屏進行標注，有助于方便快捷地分辨該顯示屏信號源出處；

• 可視化管理，便捷控制：“云媒體智能一體化平臺”控制軟件整合音頻、視頻、環境等一切控制，

  可視化操作，所見即所得，可以在PC、平板、手機等任意終端控制管理整個系統。

2. SMC系列主機

2.1 產品概述

SMC系列是一組功能強大，配置靈活的4K超高清混合矩陣，采用高性能硬件設計，集音頻、視頻、控制于一體，完美支持各類音視頻信號切換處理，如HDMI/DVI/HDCI/HDBaseT/Fiber/3GSDI/IP/VGA/CVBS/YpBpr及AUDIO信號，支持4K@60Hz超高清分辨率輸入及輸出，融合了大屏拼接、無縫切換、雙重備份，智能板卡監測、KVM傳輸?shù)裙δ埽a(chǎn)品廣泛應用于多媒體會議室、指揮控制中心、智慧城市、廣播電視、交通管理中心等領域。

2.2 產品特性

• 模塊化結構設計：采用插卡式設計，提供多種不同類型的板卡以及不同規模的機箱，用戶可以根據需求進行靈活配置，確保了硬件上的可拓展性、可維護性以及單板的即插即用；同時，冗余電源以及板卡熱插拔設計進一步保證了設備的穩定工作；

• 兼容多種信號格式：支持多種信號類型的轉換、切換、分配等處理，滿足海量視頻信號輸入/輸出的拓展，在視頻會議系統、多媒體廣播中心、指揮控制中心等信號種類繁多的場合有廣泛的應用場景；

• 快速無縫切換：完美實現不同的音、視頻信號之間的選擇與切換, 并在顯示終端設備上顯示，解決了延遲、黑屏等問題，保證了用戶體驗的流暢性；

• 多種控制模式：支持控制信號的中控功能，支持觸摸屏控制以及雙RS-232透傳，雙TCP/IP控制，可實現對周邊設備對集中控制；

• 圖像調節：分辨率實時全兼容技術，支持各路輸出通道分辨率自定義、色彩、亮度等參數調整，能配合顯示單元做統一調整；

• 設備監測：支持實時監測機箱內部、CPU工作溫度、風扇轉數及所有輸入輸出通道狀態，并在管理軟件界面上實時動態顯示及預警；

• 可視化控制軟件：采用交互式可視化控制軟件，支持輸入、輸出全通道蜂窩式預監回顯功能，控制軟件可以實時看到輸入信號源及大屏顯示，實現所有輸入輸出信號毫秒極延遲回顯，無需另配顯示器等。

2.3 技術參數

3. 系統控制主機MCC200

3.1 產品概述

MCC200控制主機是一臺Linux系統的定制工控機，支持“云媒體智能一體化平臺”、“云媒體交互拼接系統”、“智能會議預約系統平臺”、“WEB可編程中控平臺”等控制軟件的安裝與使用，可布置在網絡的任何節點，用于系統的控制和切換，控制主機支持連接電腦控制、無線PAD控制、同時支持第三方的中控設備連接控制。

3.2 產品特性

• 支持多平臺控制軟件的安裝與使用；

• 支持最大8路的流信號預覽與回顯；

• 支持網口，RS-232等多種通訊方式；

• 支持最大分辨率4K@30Hz;

• 支持個性化定制軟件設計，滿足不同用戶需求；

• 8G運行內存+256G SSD存儲空間；

3.3 技術參數

4 .多業務網傳

4.1 產品概述

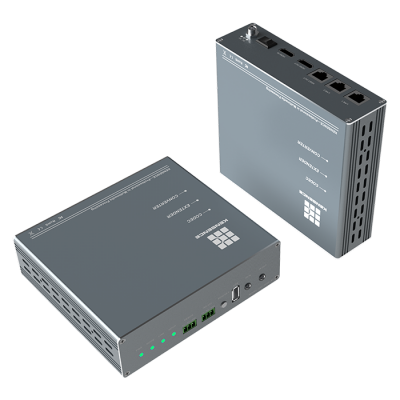

該款CAT-HDMI-NT/NR延長器使用CAT6/CAT7網線可以將HDMI信號延長到150米，支持HDBaseT 2.0標準，實現信號源與顯示器設備間零延時無壓縮長距離信號傳輸?shù)淖饔谩?/span>

該設備發射端和接收端分別帶有USB從接口和USB主接口，它也支持傳輸雙向紅外控制信號和雙向RS-232控制信號，因此，用戶能夠在150米外的接收器端控制輸入設備，也能通過150米外的發送器端控制輸出設備。采用新一代低功耗芯片處理方式，24小時不間斷工作，發熱量小，工作穩定，安裝簡單，即插即用。本設備可廣泛應用于視頻會議系統、多媒體信號廣播、HDMI信號延伸等其他領域。

4.2 產品特性

• 畫質細膩，超清優享：兼容HDCP2.2，HDMI 1.4以及HDMI1.4，支持4K/2K@30Hz（向下兼容）超高清分辨率畫質無損傳輸；

• 隨心拓展，遠程對接：支持HDBaseT 2.0標準編碼協議，通過信號倍增延長任意HDMI設備控制與傳輸，使用CAT6/7雙絞網線可使傳輸距離達到150米，支持4K@30Hz和3D傳輸100米，超長距還可通過交換機等設備中繼，打破距離限制；

• 多樣控制，輕松掌握：支持雙向USB2.0，紅外，RS-232串口控制，設備管理更便捷；

• 即插即用，簡單實用：設備主要包含發射端和接收端兩部網絡傳輸器，均采用一體式機箱設計，無需安裝額外軟件，即插即用；

• 超強芯片，高效穩定：采用新一代低功耗芯片處理方式，可使系統24小時不間斷工作，工作穩定，性能優良；

• 簡約造型，注重細節：采用工業級防護金屬鋁制外殼，防震防靜電，抗腐蝕、抗干擾、散熱能力強，安全放心；采用深空灰配色，個性時尚；前面板配備信號指示燈，傳輸信息清晰可得。

4.3 技術參數

5. 多業務光傳

5.1 產品概述

多業務光傳采用光纖作為傳輸介質，支持4K超高清HDMI信號通過單模單芯光纖進行遠距離KVM傳輸。相較于網絡傳輸器，光纖傳輸器的傳輸距離不再受限，設備不受外界信號干擾，也不對周邊設備產生干擾，同時信號在傳輸過程中具有高保密性的特點，可實現傳輸距離為2~80km的超遠距離無損傳輸，是業界領先的解決方案。

本款產品可應用于學校教學、醫院研討、政府辦公、企業會議、監控指揮等多個領域。

5.2 產品特性

• 畫質細膩，超清優享：支持4K/@30Hz（向下兼容）超高清分辨率4:4:4格式圖像以及全格式的HDMI音頻傳輸，無損耗，低延時，全方位滿足高端客戶的視聽體驗需求；

• 嵌入設計，穩定可靠：設備主要包含發射端和接收端兩部光纖傳輸器，均采用一體式機箱設計，機身小巧輕薄，有效節省空間資源，更易安置于有限空間環境中；

• 超遠傳輸，不懼干擾：采用光纖作為傳輸介質，支持HDMI信號通過單模單芯光纖進行遠距離KVM傳輸，真正實現跨房間、跨樓層、跨區域遠程傳輸，最遠可達80km，且傳輸過程不受外界信號干擾，保密性強；

• EDID自適應，一鍵還原：支持EDID功能，更好地兼容輸入輸出設備；發射器前面板設置一鍵還原按鈕，便捷省心；

• 雙向USB控制：支持全功能的USB2.0延長，接收端不僅可以連接鼠標鍵盤，還可以連接U盤，USB攝像頭，USB耳機等USB設備；

• 超強芯片，高效穩定：采用新一代工業級低功耗芯片處理方式，可使系統24小時不間斷工作，工作穩定，性能優良。

5.3 技術參數

6. 4K@60Hz坐席終端

6.1 產品概述

KVM-44-CSS超高清坐席終端采用插卡式設計，支持2個輸入卡槽，2個輸出卡槽，輸入端支持 HDMI/DVI/HDBaseT/Fiber/HDCI/IP/VGA/CVBS/YpbPr 等多種信號，輸出端支持 4 路 HDMI 信號+四畫面分割（HDBaseT）+l路HDMI信號環出，設備支持音頻加嵌解嵌和KVM跨屏控制功能，傳輸分辨率可達4K@60Hz。產品可廣泛應用于視頻會議系統、指揮中心、多媒體廣播中心等場景。

6.2 產品特性

• 超清畫面，視覺優享：支持4K@60Hz超高清分辨率輸入輸出，圖像細膩流暢，完美體驗超高清數字顯示圖像；

• 集成管控，高效協調：支持KVM跨屏控制，配合傳輸器可以輕松實現不同區域間坐席的交互控制，真正做到“人機分離，一人多機”的智能化坐席管理；

• 極簡部署，靈活拓展：采用節點式設計，通過云節點即可將各輸入、輸出節點進行異地虛擬組網，無需改變已有網絡結構，增加設備即可靈活拓展；

• 圖像拼接，個性定義：輸出端口支持4路HDMI信號分屏顯示+1路4畫面拼接顯示；

• 模塊化設計，兼容多種輸入信號類型：采用插卡式設計，具有良好的穩定性和可拓展性，支持HDMI/DVI/HDBaseT/Fiber/HDCI/IP/VGA/CVBS/YpbPr 等多種輸入信號類型，滿足不同用戶需求；

• 可視化操作平臺：配置人性化與可定制化的人機交互界面，可在平板電腦，PC及觸摸一體機上實現可視化觸控操作。

6.3 技術參數

7.系統應用示意圖
